一、產品簡介

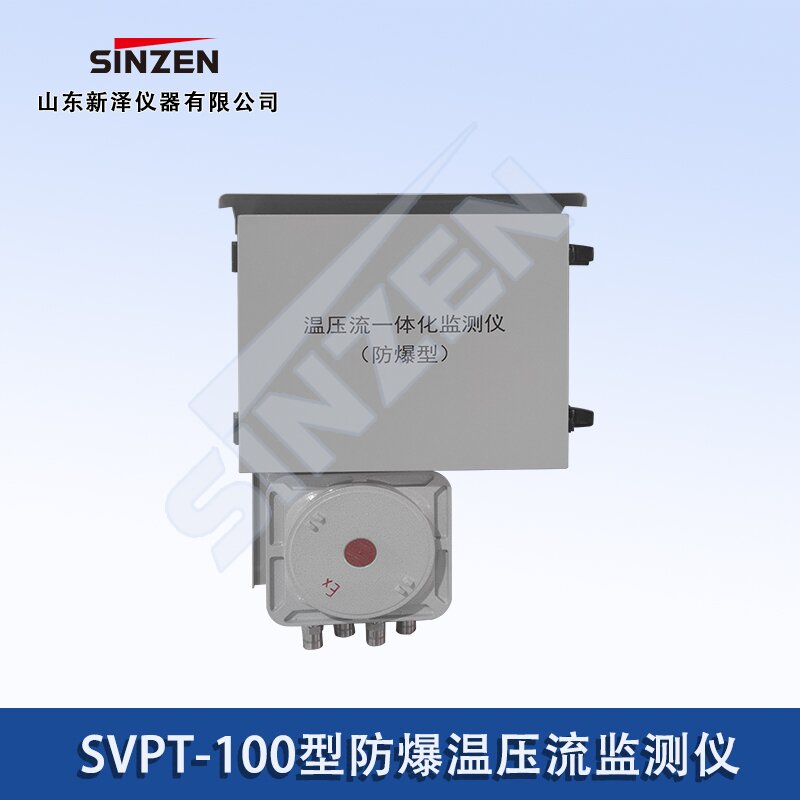

　　SVPT-100 型溫壓流監測儀（防爆）是可以實時測量溫度、壓力、動壓、流速等煙氣參數的一體式監測儀，是專門針對防爆區域煙氣排放連續監測中的高溫、高濕、高塵、高腐蝕等惡劣環境而開發設計的。符合國家相關標準的要求。主要應用于水泥、冶金、煤化工、垃圾焚燒、火力發電、石化等企業的固定污染源廢氣排放口煙氣流速測量及工業過程控制。

　　二、工作原理

　　SVPT-100 型溫壓流監測儀是基于傳統皮托管的差壓測量原理設計的。測量時，將“S”型皮托管插入管道中，并使皮托管的全壓和靜壓測孔中心軸線固定在過流斷面中心且與流線方向一致，全壓測孔正對氣流方向，同時靜壓測孔背對氣流方向。煙氣的流速與其動壓平方根成正比，根據測得某測點處的動壓、靜壓以及溫度等參數，測點氣流速度 Vs 按式（1）計算

　　三、技術參數

1) 測量原理：S型皮托管差壓原理；

2) 防爆標志：EX dⅡ CT4；

3) 測量范圍：量程均可定制

    流 速：（0～40）m/s；

    差 壓：（0～500）Pa；

    溫 度：（0～300）℃；

    壓 力：（－5～＋5）KPa。

4) 準確度：≤±1% F.S；

5) 響應時間：≤30s（T90）；

6) 通訊接口：1 路 RS232 數字量輸入輸出、4 路 4-20mA 模擬量輸出；

7) 安裝方式：探桿式，法蘭 DN65 安裝；

8) 采樣方式：插入式；

9) 工作溫度：主機部分：-20℃～55℃ 探頭部分：＜180℃；

10) 外形尺寸：主機部分：362mm * 234mm * 272mm；

11)皮托管：0.6m、1m、1.2m、1.5m（常規尺寸，可定制其它尺寸）。
